Стоимость производства:
от 140 000 руб.

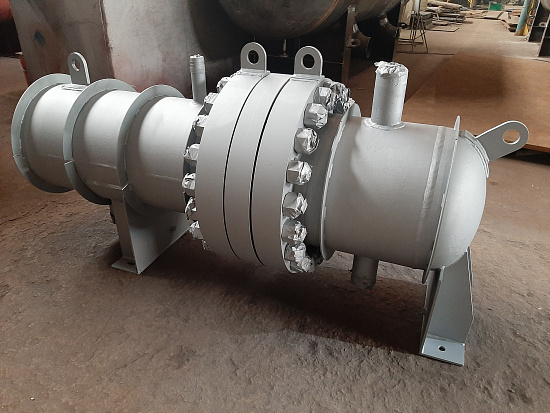

ООО Химмаш предлагает заказать теплообменники с U-образными трубами. Теплообменники с U-образными трубами применяются для нагрева и охлаждения жидких или газообразных сред без изменения их агрегатного состояния. Данное оборудование рассчитано на давление до 6,5 МПа. Такие теплообменники используются в тех случаях, когда трубы не загрязняются в процессе работы.
Данный тип оборудования отличается простотой конструкции. Теплообменники надежны в эксплуатации. В конструкции нет внутренней крышки, и присутствует одна трубная решетка. В данных аппаратах обеспечивается свободное удлинение труб. Это исключает возможность возникновения температурных напряжений.
Теплообменники с U-образными трубами являются двухходовыми по трубному пространству и одно- или двухходовыми по межтрубному. Чтобы избежать перетекания теплоносителя в зазорах между кожухом и перегородкой устанавливаются гибкие металлические пластины.
В аппаратах этого типа обеспечивается свободное температурное удлинение труб. Преимущество конструкции в возможности периодического извлечения трубного пучка для очистки наружной поверхности труб или же полной замены пучка.
Теплообменники с U-образными трубами предназначены для теплообмена газообразных и жидких веществ в технологичных процессах различных отраслей. Данные теплообменники используются в нефтехимической, газовой, металлургической промышленности.
Поставка теплообменников с U-образными трубами в г. Хабаровск осуществляется из Пензы
Табл.1 Основные технические характеристики теплообменников с U-образными трубами
Ду, мм | Ру, Мпа | Обозначение | Длина, мм | К/Т | Масса, кг |
| ||
Труба 20х2 | Труба 25х2 | Труба 25х2,5 |
| |||||
| ||||||||
325 | 2,5 | 325 ТУ-2,5 | 3000 | Т | 730 | 700 | 720 |
|
6000 | 1180 | 1100 | 1170 |
| ||||
4,0 | 325 ТУ-4,0 | 3000 | 780 | 750 | 770 |
| ||
6000 | 1230 | 1200 | 1220 |
| ||||
400 | 2,5 | 400 ТУ-2,5 | 3000 | Т | 1110 | 1000 | 1080 |
|
6000 | 1910 | 1700 | 1880 |
| ||||
4,0 | 400 ТУ-4,0 | 3000 | 1210 | 1100 | 1180 |
| ||
6000 | 1990 | 1780 | 1950 |
| ||||
6,3 | 400 ТУ-6,3 | 3000 | 1460 | 1350 | 1450 |
| ||
6000 | 2350 | 2150 | 2300 |
| ||||
500 | 2,5 | 500 ТУ-2,5 | 3000 | Т | 1630 | 1500 | 1650 |
|
6000 | 2700 | 2450 | 2780 |
| ||||
4,0 | 500 ТУ-4,0 | 3000 | 1930 | 1800 | 1950 |
| ||
6000 | 3130 | 2900 | 3210 |
| ||||
6,3 | 500 ТУ-6,3 | 3000 | 2370 | 2250 | 2400 |
| ||
6000 | 3700 | 3450 | 3790 |
| ||||
600 | 1,6 | 600 ТУ-1,6 | 6000 | Т | 3980 | 3600 | 4000 |
|
2,5 | 600 ТУ-2,5 | 4030 | 3700 | 4050 |
| |||
4,0 | 600 ТУ-4,0 | 4430 | 4100 | 4450 |
| |||
6,3 | 600 ТУ-6,3 | 5480 | 5150 | 5500 |
| |||
700 | 1,6 | 700 ТУ-1,6 | 6000 | Т | 5340 | 4790 | 5330 |
|
2,5 | 700 ТУ-2,5 | 5720 | 5170 | 5710 |
| |||
4,0 | 700 ТУ-4,0 | 6400 | 5850 | 6390 |
| |||
6,3 | 700 ТУ-6,3 | 7740 | 7190 | 7730 |
| |||
800 | 1,6 | 800 ТУ-1,6 | 6000 | Т | 6650 | 5850 | 6550 |
|
9000 | 9450 | 8250 | 9300 |
| ||||
2,5 | 800 ТУ-2,5 | 6000 | 7250 | 6450 | 7150 |
| ||
9000 | 10050 | 8850 | 9900 |
| ||||
4,0 | 800 ТУ-4,0 | 6000 | 7950 | 7150 | 7850 |
| ||
9000 | 11100 | 9900 | 10950 |
| ||||
6,3 | 800 ТУ-6,3 | 6000 | 9460 | 8660 | 9370 |
| ||
9000 | 12850 | 11660 | 12700 |
| ||||
900 | 1,6 | 900 ТУ-1,6 | 6000 | Т | 8540 | 7660 | 8630 |
|
9000 | 11860 | 10570 | 11990 |
| ||||
2,5 | 900 ТУ-2,5 | 6000 | 9660 | 8780 | 9750 |
| ||
9000 | 13230 | 11940 | 13360 |
| ||||
4,0 | 900 ТУ-4,0 | 6000 | 10380 | 9500 | 10470 |
| ||
9000 | 14120 | 12830 | 14250 |
| ||||
1000 | 1,6 | 1000 ТУ-1,6 | 6000 | Т | 10370 | 9200 | 10300 |
|
9000 | 14500 | 12650 | 14390 |
| ||||
2,5 | 1000 ТУ-2,5 | 6000 | 11020 | 9850 | 10950 |
| ||
9000 | 15450 | 13580 | 15350 |
| ||||
4,0 | 1000 ТУ-4,0 | 6000 | 12370 | 11200 | 12300 |
| ||
9000 | 17000 | 15130 | 16890 |
| ||||
1200 | 1,6 | 1200 ТУ-1,6 | 6000 | Т | 14800 | 13300 | 15100 |
|
9000 | 20880 | 18620 | 21300 |
| ||||
2,5 | 1200 ТУ-2,5 | 6000 | 15800 | 14300 | 16100 |
| ||
9000 | 22200 | 20000 | 22620 |
| ||||
1400 | 1,6 | 1400 ТУ-1,6 | 6000 | Т | 20150 | 17850 | 20380 |
|
9000 | 27960 | 24600 | 28300 |
| ||||
2,5 | 1400 ТУ-2,5 | 6000 | 21730 | 19420 | 21960 |
| ||
9000 | 31000 | 27630 | 31340 |
|
Табл.2 Материалы, применяемые для изготовления U-образных теплообменников.
Матери-альное исполнение | Материал | ||||
кожуха | распределит. камеры и крышек | теплообменн. труб | трубной решетки | перегородки | |
М1 | Ст3сп | Ст3сп | Сталь 20 | 16ГС | Ст3сп |
М4 | Ст3сп | Ст3сп+08Х13 | 15Х5М | 15Х5М | Ст3сп |
М13 | Ст3сп | Ст3сп | 12Х18Н10Т | 12Х18Н10Т | Ст3сп |
Б2 | Ст3сп+12Х18Н10Т | Ст3сп+12Х18Н10Т | 12Х18Н10Т | 12Х18Н10Т | 12Х18Н10Т |
Б3 | Ст3сп+10Х17Н13М2Т | Ст3сп+10Х17Н13М2Т | Ст3сп+10Х17Н13М2Т | Ст3сп+10Х17Н13М2Т | Ст3сп+10Х17Н13М2Т |
Б7 | Ст3сп+08Х13 | Ст3сп+08Х13 | 15Х5М | 15Х5М | 15Х5М |

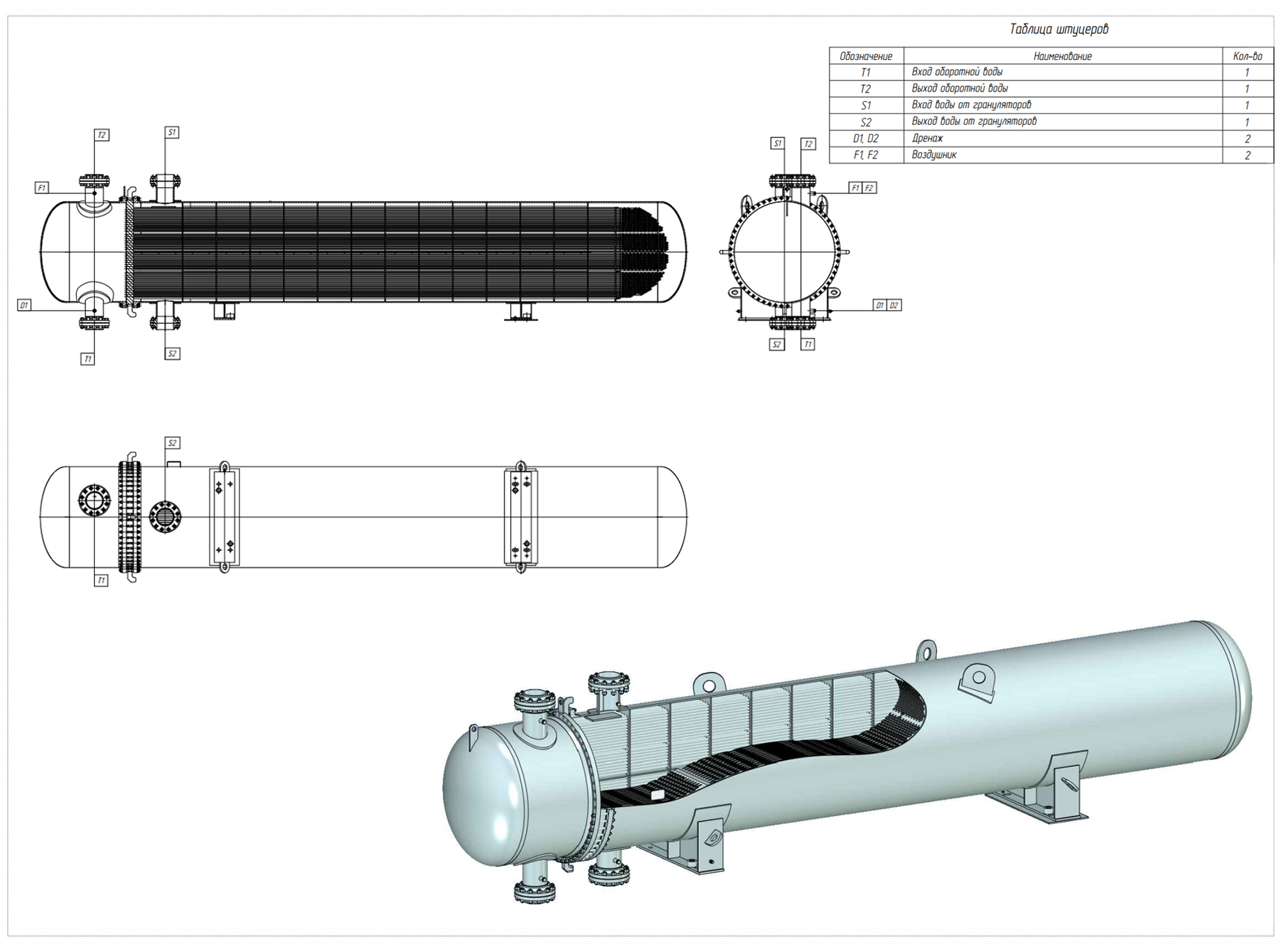

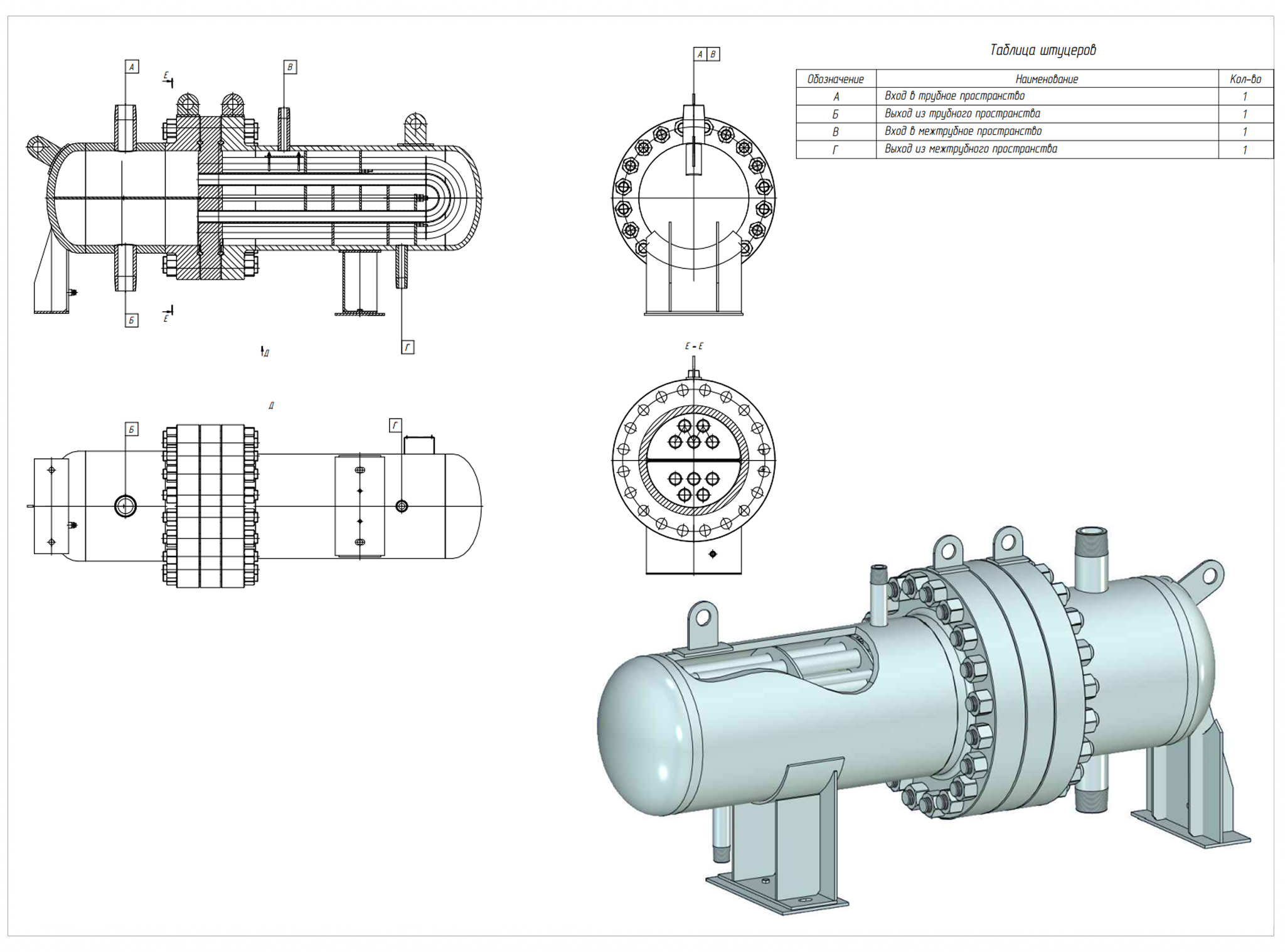

Рис.1 Эскиз теплообменника ТУ
Для заказа нашей продукции вы можете скачать опросный лист на теплообменники с U-образными трубами и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
