Сепараторы и расширители непрерывной и периодической продувки предназначены для разделения пароводяной смеси при продувке паровых котлов на пар и воду за счет действия центробежных сил.

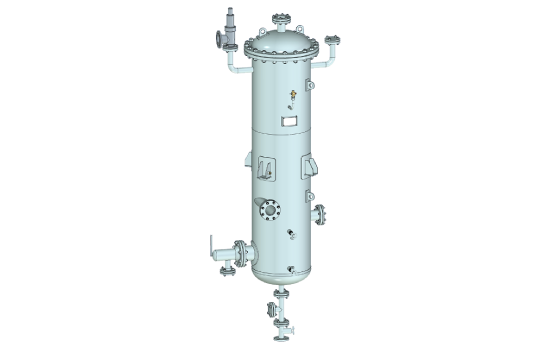

Сепаратор (расширитель) непрерывной продувки представляет собой вертикальный цилиндрический сосуд эллиптическими днищами, подводящим патрубком и паро- и водоотводящими патрубками и поплавковым регулятором, который автоматически поддерживает уровень воды. Закрутка потока осуществляется за счет организованного подвода пароводяной смеси на внутреннюю стенку сепаратора или за счет установки специальных внутренних устройств.

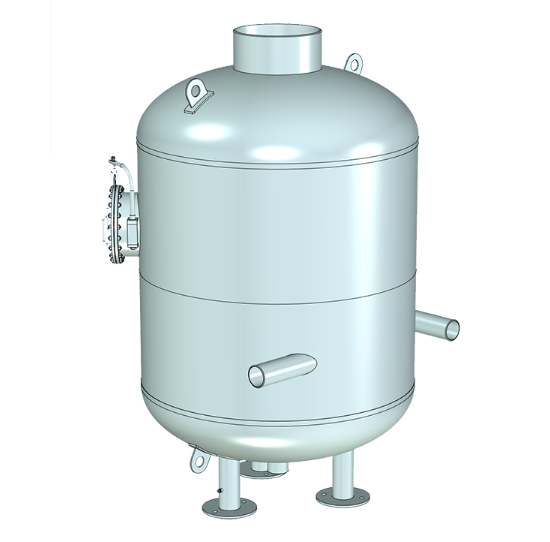

В отличие от сепараторов, расширители имеют несложное сепарирующее устройство – тангенциальный подвод продувочной воды. Сепараторы кроме тангенциального подвода имеют дополнительные жалюзийные устройства.

Разделение на пар и воду происходит в средней части сепаратора. Сохраняя вращательное движение, пар направляется в паровое пространство и отводится через патрубок, расположенный на верхнем днище. Вода стекает по внутренней поверхности сепаратора в нижнюю часть и отводится через патрубок. На нижнем днище предусмотрен штуцер для отвода воды из сепаратора при его отключении и для периодической очистки нижней части водяного объема от шлама и загрязнений, а также имеется регулятор уровня воды и уровнемер.

Обязательным устройством расширителей (сепараторов) продувки является манометр с трехходовым краном и вентилем, а также предохранительный клапан.

Маркировка сепараторов (расширителей) непрерывной и периодической продувки:

  • СП (РП)-1,4-0,8
  • СП – сепаратор продувки
  • РП – расширитель продувки
  • 1,4 – объем, м3
  • 0,8 – давление (МПа или кгс/см2)
    • Установка сепараторов (расширителей) продувки должна производиться таким образом, чтобы обеспечивать устойчивость работы и возможность технического обслуживания.

      Стандартные исполнения сепараторов продувки: СНП-0,15-0,8, СНП-0,15-1,4, СП-0,15-0,3, СП-0,28-0,45, СП-0,7-0,6, СП-1,4-0,8, СП-1,5-0,8 (СП-1,5У), СП-5,5-1,4 (СП-5,5У).

      Стандартные исполнения расширителей продувки: РП-0,12-0,35, РП-0,18-0,45, РП-0,4-0,44, РП-0,5-0,7, РП-0,6-0,6, РП-1,4-0,7, РП-1,77-0,8, РП-2,6-1,0, РП-4,0-1,3, РП-4,84-1,2, РП-5,0-1,4, РП-7,5-2,0 (Р-2000), РП-7,5-2,0 (Р-2000), РП-7,68-1,6, РП-8,1-1,8, РП-10,5-1,8, РП-22-2,6

      Производственная корпорация ООО «Химмаш» г.Пенза может изготовить и нестандартные модификации расширителей и сепараторов непрерывной и периодической продувки.

      Поставка сепараторов и расширителей продувки в г. Хабаровск осуществляется из Пензы

Технические характеристики сепараторов продувки

Тип Объем,
м3
Давление
расчетное,
МПа
Диаметр
корпуса,
мм
Темпера-
тура
рабочая, С
Паропроизво-
дительность,
т/ч
Масса,
кг
СНП-0,15-0,8 0,15 0,8 325 175 1 85
СНП-0,15-1,4 1,4 195 1 90
СП-0,15-0,3 0,3 113 1 243
СП-0,28-0,45 0,28 0,45 450 170 0,7 470
СП-0,7-0,6 0,7 0,6 630 2,75 756
СП-1,4-0,8 1,4 0,8 800 5,3 1113
СП-1,5-0,8 (СП-1,5У) 1,5 175 12,5 1200
СП-5,5-1,4 (СП-5,5У) 5,5 1400 127 70 1880

Технические характеристики расширителей продувки

Тип Объем,
м3
Давление
расчетное,
МПа
Диаметр
корпуса,
мм
Темпера-
тура
рабочая, С
Масса,
кг
РП-0,12-0,35 0,12 0,5 377 150 400
РП-0,18-0,45 0,18 1,14 450 180 150
РП-0,4-0,44 0,4 0,7 450 165 555
РП-0,5-0,7 0,5 0,6 720 120 620
РП-0,6-0,6 0,6 0,6 630 135 385
РП-1,4-0,7 1,4 0,6 720 165 1140
РП-1,77-0,8 1,77 0,5 800 105 1200
РП-2,6-1,0 2,6 0,35 1000 105 1650
РП-4,0-1,3 4 1,2 1300 125 3400
РП-4,84-1,2 4,84 2,1 1200 200 2050
РП-5,0-1,4 5 0,8 1400 130 1650
РП-7,5-2,0 (Р-2000) 7,5 0,2 2000 130 2700
РП-7,68-1,6 7,68 0,5 1600 105 3600
РП-8,1-1,8 8,1 0,8 1800 130 2900
РП-10,5-1,8 10,5 0,23 1800 125 5115
РП-22-2,6 22 0,3 2600 100 11300

Эскиз

Сепараторы и расширители продувки

Для заказа нашей продукции вы можете скачать опросный лист на сепараторы и расширители продувки и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
