Устройства предназначены для осуществления компенсации термических деформаций и других изменений трубопроводов тепловых систем. Сальниковые компенсаторы изготовлены для эксплуатации в паровых и водяных теплосетей, характеризующимися определенными параметрами:

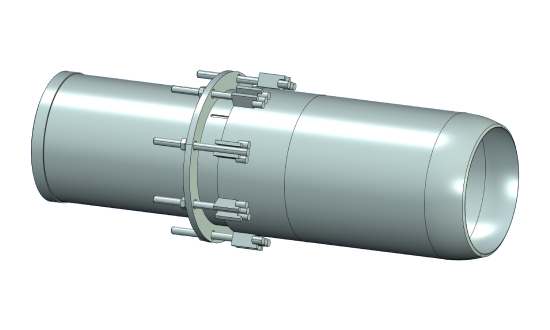

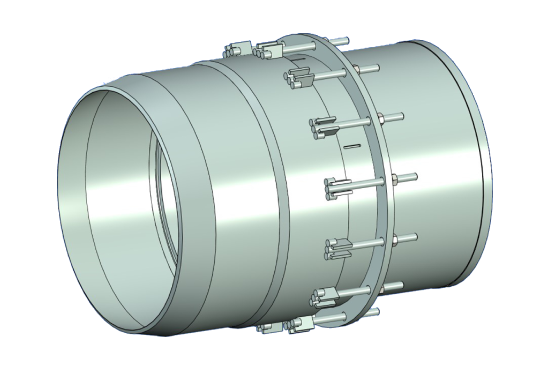

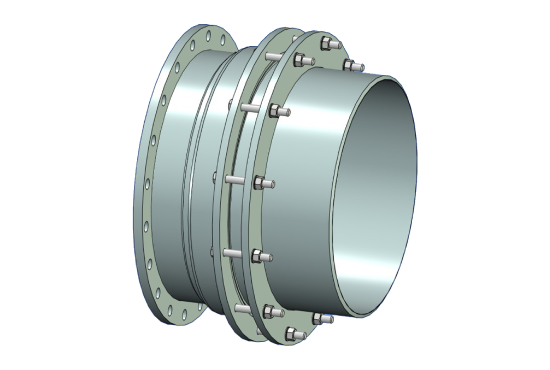

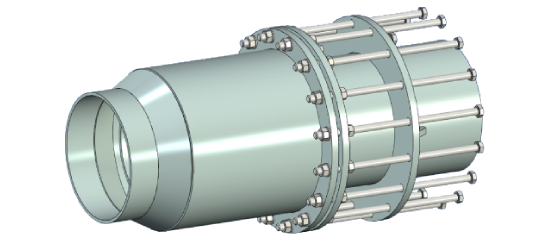

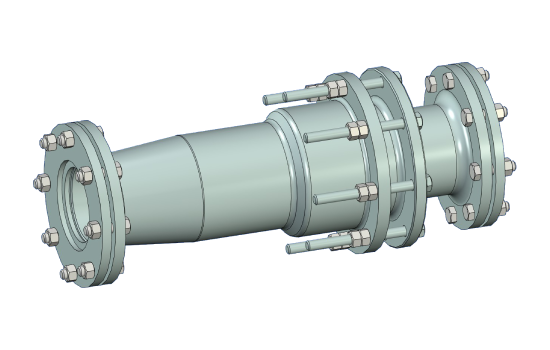

Основными элементами конструкции аппаратов являются корпус, подвижный стакан, бесшовные трубы. Длина корпуса варьируется в зависимости от неподвижной опоры и ответвлений. По сути это два патрубка, вставленные друг в друга. Для герметизации расстояния между ними используют сальниковое уплотнение, оснащенное грундбуксой (втулкой с заплечиком, вставляемой внутрь корпуса сальника и предохраняющей его от износа). В производстве изделия применяются максимально прочные и устойчивые к различным воздействиям материалы. В изготовлении сальниковых компенсаторов обычно используется сталь: Ст20,Ст3сп5, 09Г2С (согласно ГОСТ 15150-69). В зависимости от условий будущей эксплуатации, климата, места строительства и других факторов, разработчик выбирает тип листовой стали. Стальные агрегаты оптимальны для работ при теплоносителях, условное давление которых не превышает 2,5 МПа, а температура – 300 С (при подземной и наземной прокладкой с низкой опорой). Сальниковой набивкой служит, как правило, термостойкая резина, обеспечивающая защиту от перегрева.

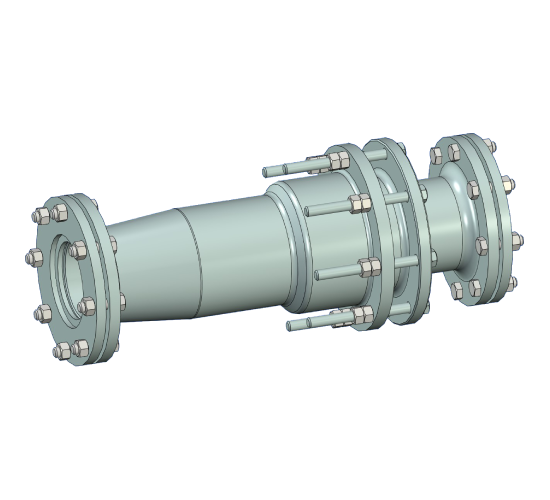

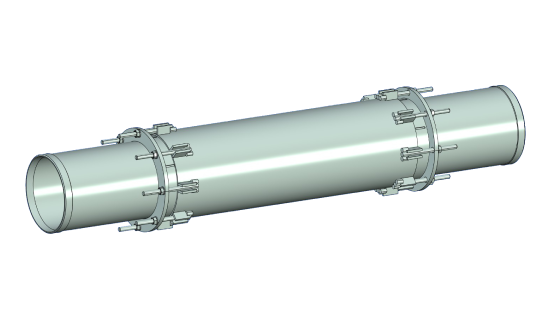

ООО Химмаш производит сальниковые компенсаторы двух типов: односторонние и двухсторонние. Односторонние агрегаты предназначаются для условных проходов Ду 200-450 мм (иногда до 500 мм). Двухсторонние – для Ду 400-800 мм (иногда до 1000 мм).
Сальниковые компенсаторы обладают преимуществом перед другими аналогичными устройствами: линзовыми и сильфонными. Компенсирующая способность сальниковых агрегатов является более высокой, что позволяет эксплуатировать оборудование в трубопроводах, по которым проходит горячая вода, нагретый пар. То есть по сетям, подвергающимся серьезным термическим нагрузкам. Компенсаторы сальниковые устанавливают в ходе строительства теплосетей, в технологических трубопроводах и пр.
Поставка сальниковых компенсаторов в г. Хабаровск осуществляется из Пензы
Обозначение |
Ду, мм |
Ру, Мпа |
КС, мм |
Масса, кг |
ОДНОСТОРОНИИЕ | ||||
Т1.01.00.000 СБ |
100 |
2,5 |
250 |
20,9 |
Т1.02 |
125 |
2,5 |
250 |
27,7 |
Т1.03 |
150 |
2,5 |
250 |
41,4 |
Т1.04 |
175 |
2,5 |
250 |
46,6 |
Т1.05 |
200 |
2,5 |
200 |
86,3 |
Т1.06 |
200 |
2,5 |
400 |
103,9 |
Т1.07 |
250 |
2,5 |
200 |
120,9 |
Т1.08 |
250 |
2,5 |
400 |
134,8 |
Т1.09 |
300 |
2,5 |
200 |
142,3 |
Т1.10 |
300 |
2,5 |
400 |
176,8 |
Т1.11 |
350 |
2,5 |
200 |
150,6 |
Т1.12 |
350 |
2,5 |
400 |
190,5 |
Т1.13 |
400 |
2,5 |
300 |
193,1 |
Т1.14 |
400 |
2,5 |
500 |
229,5 |
Т1.15 |
450 |
2,5 |
300 |
208 |
Т1.16 |
450 |
2,5 |
500 |
246,7 |
Т1.17 |
500 |
1,6 |
300 |
276,1 |
Т1.18 |
500 |
1,6 |
500 |
320,6 |
Т1.33 |
500 |
2,5 |
300 |
330,2 |
Т1.34 |
500 |
2,5 |
500 |
382,5 |
Т1.19 |
600 |
1,6 |
300 |
349,6 |
Т1.20 |
600 |
1,6 |
500 |
408,8 |
Т1.35 |
600 |
2,5 |
300 |
398,1 |
Т1.36 |
600 |
2,5 |
500 |
458,7 |
Т1.21 |
700 |
1,6 |
300 |
416,7 |
Т1.22 |
700 |
1,6 |
500 |
488,3 |
Т1.37 |
700 |
2,5 |
300 |
500,5 |
Т1.38 |
700 |
2,5 |
500 |
585,6 |
Т1.23 |
800 |
1,6 |
300 |
492 |
Т1.24 |
800 |
1,6 |
500 |
577,6 |
Т1.39 |
800 |
2,5 |
300 |
595 |
Т1.40 |
800 |
2,5 |
500 |
695,8 |
Т1.25 |
900 |
1,6 |
350 |
623,5 |
Т1.26 |
900 |
1,6 |
600 |
754,5 |
Т1.41 |
900 |
2,5 |
350 |
734,3 |
Т1.42 |
900 |
2,5 |
600 |
914 |
Т1.27 |
1000 |
1,6 |
350 |
702,2 |
Т1.28 |
1000 |
1,6 |
600 |
853,8 |
Т1.43 |
1000 |
2,5 |
350 |
921,8 |
Т1.44 |
1000 |
2,5 |
600 |
1124,3 |
Т1.29 |
1200 |
1,6 |
350 |
950,3 |
Т1.30 |
1200 |
1,6 |
600 |
1139,5 |
Т1.45 |
1200 |
2,5 |
350 |
1292,9 |
Т1.46 |
1200 |
2,5 |
600 |
1565,2 |
Т1.31 |
1400 |
1,6 |
350 |
1239,7 |
Т1.32 |
1400 |
1,6 |
600 |
1503,8 |
Т1.47 |
1400 |
2,5 |
350 |
1715,4 |
Т1.48.00.000 |
1400 |
2,5 |
600 |
1994,7 |
Т1.51.00.000 СБ |
100 |
2,5 |
2х250 |
41,5 |
Т1.52 |
125 |
2,5 |
2х250 |
53,4 |
Т1.53 |
150 |
2,5 |
2х250 |
79,5 |
Т1.54 |
175 |
2,5 |
2х250 |
85,9 |
Т1.55 |
200 |
2,5 |
2х200 |
160,5 |
Т1.56 |
200 |
2,5 |
2х400 |
199 |
Т1.57 |
250 |
2,5 |
2х200 |
207,8 |
Т1.58 |
250 |
2,5 |
2х400 |
267,2 |
Т1.59 |
300 |
2,5 |
2х200 |
269,6 |
Т1.60 |
300 |
2,5 |
2х400 |
333,3 |
Т1.61 |
350 |
2,5 |
2х200 |
312,8 |
Т1.62 |
350 |
2,5 |
2х400 |
372,2 |
Т1.63 |
400 |
2,5 |
2х300 |
390 |
Т1.64 |
400 |
2,5 |
2х500 |
454,1 |
Т1.65 |
450 |
2,5 |
2х300 |
421 |
Т1.66 |
450 |
2,5 |
2х500 |
489,1 |
Т1.67 |
500 |
1,6 |
2х300 |
540,2 |
Т1.68 |
500 |
1,6 |
2х500 |
630,2 |
Т1.75 |
500 |
2,5 |
2х300 |
650,5 |
Т1.76 |
500 |
2,5 |
2х500 |
755,2 |
Т1.69 |
600 |
1,6 |
2х300 |
686,2 |
Т1.70 |
600 |
1,6 |
2х500 |
804,6 |
Т1.77 |
600 |
2,5 |
2х300 |
779,5 |
Т1.78 |
600 |
2,5 |
2х500 |
911,5 |
Т1.71 |
700 |
1,6 |
2х300 |
819,2 |
Т1.72 |
700 |
1,6 |
2х500 |
952,4 |
Т1.79 |
700 |
2,5 |
2х300 |
792,5 |
Т1.80 |
700 |
2,5 |
2х500 |
1155,7 |
Т1.73 |
800 |
1,6 |
2х300 |
960,8 |
Т1.74 |
800 |
1,6 |
2х500 |
1132 |
Т1.81 |
800 |
2,5 |
2х300 |
1161,1 |
Т1.82.00.000 СБ |
800 |
2,5 |
2х500 |
1364,4 |
Для заказа нашей продукции вы можете скачать опросный лист на сальниковые компенсаторы и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
