Охладители выпара типов ОВА, ОВВ, ОВА-М и ОВВ-М входят в технологическую цепочку работы котлов и деаэраторов на котельных станциях, тепло-электростанциях и всевозможных теплоснабжающих объектах.
Основное назначение охладителей выпара - это сбор и конденсация пара, поступающего в пароводяной смеси из деаэраторов, с дополнительным получением тепла и его дальнейшим использованием в технологических целях.
Парогазовая смесь подаётся в охладитель выпара деаэратора и попадает в межтрубное пространство, где конденсируется максимальное количество пара. Остаток газов выводится в атмосферу, а конденсат сливается в дренажный бак или добавляется к исходной воде.
Пример условного обозначения охладителей выпара:
ОВА (В) - 8М
ОВ – охладитель выпара
А – атмосферный, В - вакуумный
8 – площадь теплообмена, м2
М – модернизированный (модифицированный)
По способу забора выпара из деаэратора охладители делятся на атмосферные (ОВА), в которых циркуляция парогазовой смеси происходит вследствие небольшого превышения давления рабочей среды над атмосферным и вакуумные (ОВВ), в которых движение осуществляется принудительно.
По консттрукции трубного пучка и площади теплообмена охладители выпара подразделяются на обычные (ОВА, ОВВ) и модернизированные или модифицированные (ОВА-М, ОВВ-М), которые обладают повышенной площадью теплообмена за счет U-образного трубного пучка и обозначаются дополнительным индексом М.

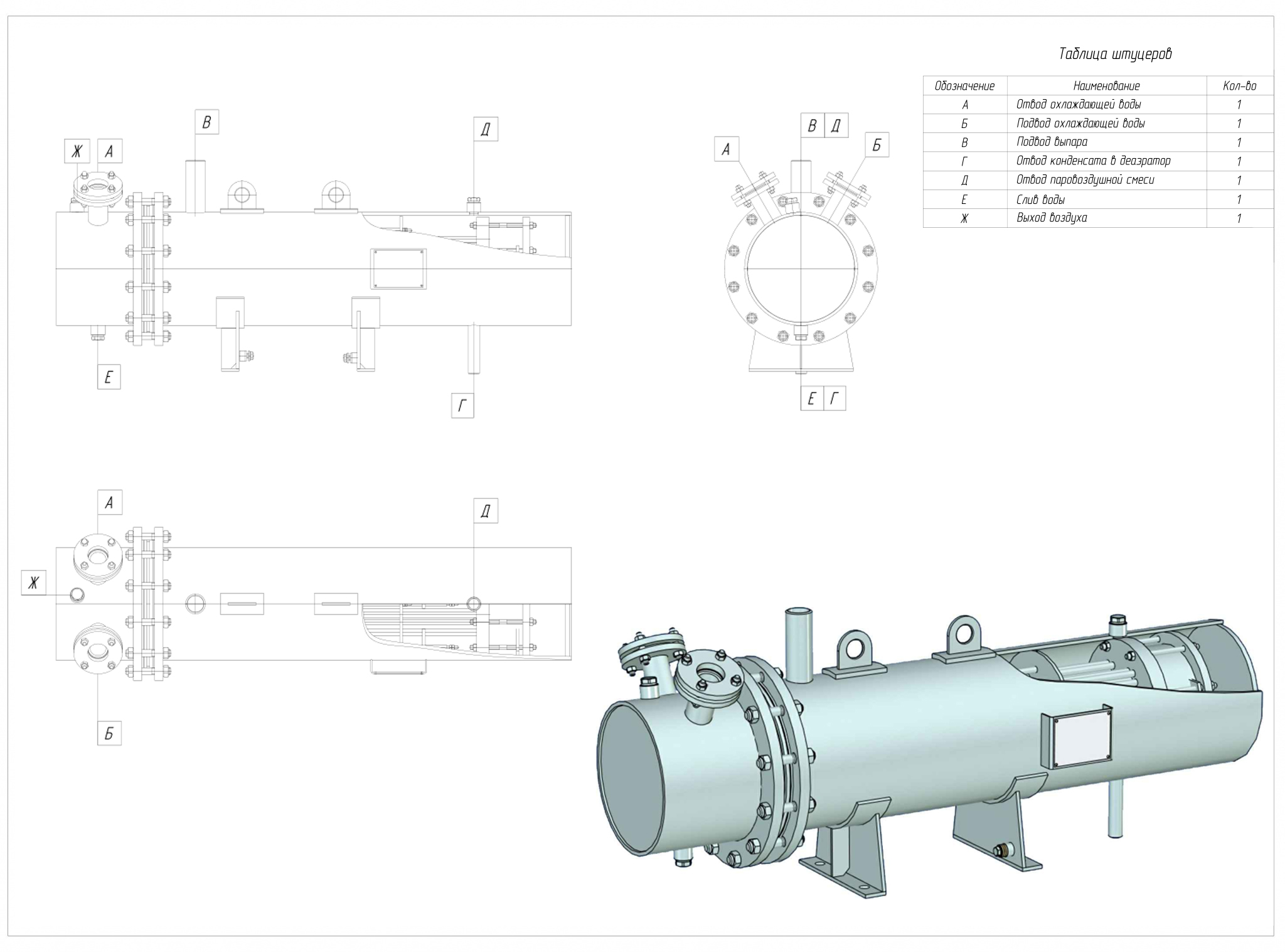

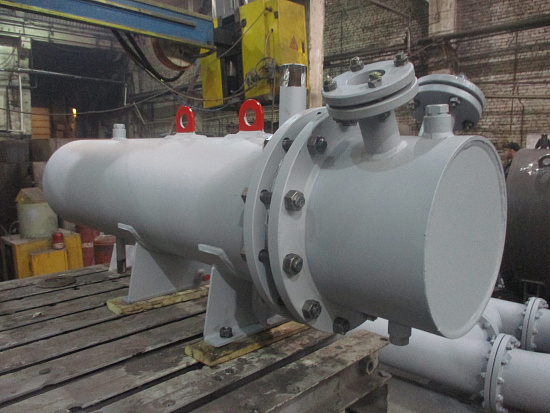

Охладители выпара представляют собой обычный кожухотрубный теплообменник, т.е. горизонтальный цилиндрический сосуд, внутри которого размещается трубная система. Парогазовая смесь поступает через фланец в межтрубное пространство и нагревает теплоноситель, который циркулирует по трубам.
В корпусе имеются штуцеры и патрубки, через которые осуществляется поступление парогазовой смеси, теплоносителя, выход нагретого теплоносителя, отвод отработанных остатков пара, а также установка технологического оборудования, обеспечивающего безопасную эксплуатацию. Как правило, это манометры, термометры, предохранительный и сбросной клапан, запорные краны и вентили, уровнемеры теплоносителя.
Трубная система представляет собой набор латунных или нержавеющих трубок, объединенных в секции. В зависимости от количества секций и их конфигурации образуются охладители выпара с одним, двух или четырех ходовым исполнением.
Если Вы хотите купить охладитель выпара или узнать цены (прайс) на ОВА-1, ОВА-2, ОВА-8, ОВА-16, ОВА-24, ОВВ-2, ОВВ-8, ОВВ-16, ОВВ-24, ОВА-2М, ОВА-8М, ОВА-16М, ОВА-24М, ОВВ-2М, ОВВ-8М, ОВВ-16М, ОВВ-24М, необходимо обратиться в отдел маркетинга ООО «Химмаш» по электронной почте: marketing@penzahim.ru
Поставка охладителей выпара в г. Хабаровск осуществляется из Пензы
Марка |
Площадь поверхности теплообмена, м2 |
Давление воды, кгс/см2 |
Давление пара, кгс/см2 |
Диаметр, мм |
Длина, мм |
Масса, кг |
ОВА-1 |
1 |
0,5 |
0,12 |
219 |
1390 |
165 |
ОВА-1М |
1,3 |
0,8 |
159 |
1390 |
130 |
|
ОВА-2 |
2 |
0,5 |
325 |
1480 |
235 |
|
ОВВ-2 |
1 |
0,8 |
325 |
1480 |
230 |
|
ОВА-2М |
2,9 |
0,8 |
219 |
1350 |
210 |
|
ОВВ-2М |
2,9 |
0,5 |
219 |
1400 |
220 |
|
ОВА-8 |
8 |
0,5 |
426 |
1900 |
475 |
|
ОВВ-8 |
8 |
0,8 |
426 |
1900 |
460 |
|
ОВА-8М |
8,6 |
0,8 |
377 |
1960 |
430 |
|
ОВВ-8М |
8,6 |
0,5 |
377 |
1960 |
440 |
|
ОВА-16 |
16 |
0,5 |
426 |
2700 |
535 |
|
ОВВ-16 |
16 |
0,8 |
426 |
2700 |
550 |
|
ОВА-16М |
20,5 |
0,8 |
426 |
2610 |
500 |
|
ОВВ-16М |
20,5 |
0,5 |
426 |
2610 |
510 |
|
ОВА-24 |
24 |
0,5 |
530 |
2840 |
770 |
|
ОВВ-24 |
24 |
0,8 |
530 |
2840 |
750 |
|
ОВА-24М |
29 |
0,8 |
530 |
2850 |
610 |
|
ОВВ-24М |
29 |
0,5 |
530 |
2850 |
630 |
Для заказа нашей продукции вы можете скачать опросный лист на охладители выпара и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
