Стоимость производства:
от 4 000 руб.
Предназначение устройств заключается в компенсации температурных деформаций – изменения длин трубопроводов круглого и прямоугольного сечения в осевом направлении. Линзовые компенсаторы эксплуатируются в неагрессивных или слабоагрессивных средах, условное давление Ру которых не превышает 1,6МПа (16 кгс/см2), а температура - 300 С. Аппараты изготавливаются для Ду 400мм с температурой до 425 С (это стандарт, но условный проход может составлять от 50 до 1250 мм). Характеристики могут разниться исходя из типа агрегата. Один агрегат может иметь 1-4 линзы.

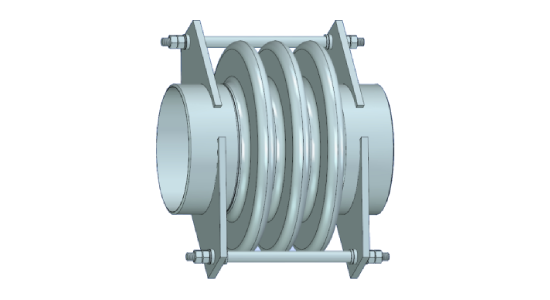

Производство линзовых компенсаторов осуществляется из листового металлопроката с помощью холодной штамповки. Оборудование представляет собой полулинзы, сваренные продольными и кольцевыми швами между собой и имеющие приваренные к ним фланцы или патрубки. Техника может иметь внешний и внутренний защитный кожух (гильзу или стакан), нужные оеспечения для защиты линз или гофр от различных механических примесей, которые через компенсатор поступают с рабочими средами. Агрегат оснащается стяжками, а также дренажной трубкой. Деталь обеспечивает слив конденсата, образующегося в линзовых. Климатические условия районов строительства трубопровода обуславливают выбор материал исполнения: Ст3сп5, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т и др. Рабочей средой устройства является природный газ.
ООО Химмаш производит следующие виды линзовых компенсаторов:
Устройства могут быть изготовленными по ОСТ или ПГВУ. Можно выбрать однолинзовые, двухлинзовые, трехлинзовые и четырех линзовые компенсаторы.
Техника применяется в нефтяной и газовой промышленности, металлургии, энергетических комплексах, химической, нефтехимической и нефтеперерабатывающей промышленности, строительстве, военно-промышленных и авиа-космических комплексах, судостроении и коммунальных хозяйствах.
Поставка линзовых компенсаторов в г. Хабаровск осуществляется из Пензы
ОСТ 34-10-569 |
Компенсатор осевой однолинзовый |
ОСТ 34-10-570 |
Компенсатор осевой двухлинзовый |
ОСТ 34-10-571 |
Компенсатор осевой трехлинзовый |
ОСТ 34-10-572 |
Компенсатор осевой четырехлинзовый |
ОСТ 34-10-573 |
Компенсатор угловой однолинзовый |
ОСТ 34-10-574 |
Компенсатор угловой двухлинзовый |
ОСТ 34-10-575 |
Компенсатор угловой трехлинзовый |
ОСТ 34-10-576 |
Компенсатор угловой четырехлинзовый |
ОСТ 34-10-577 |
Компенсатор угловой сдвоенный однолинзовый |
ОСТ 34-10-578 |
Компенсатор угловой сдвоенный двухлинзовый |
ОСТ 34-10-579 |
Компенсатор угловой сдвоенный трехлинзовый |
ОСТ 34-10-580 |
Компенсатор угловой сдвоенный четырехлинзовый |
Маркировка |
Диаметр, мм |
Рабочее давление, МПа |
КДМ 100-0,6 |
100 |
0,6 |
КДМ 150-0,6 |
150 | |
КДМ 200-0,6 |
200 | |
КДМ 250-0,6 |
250 | |
КДМ 300-0,6 |
300 | |
КДМ 350-0,6 |
350 | |
КДМ 400-0,6 |
400 | |
КДМ 100-1,0 |
100 |
1,0 |
КДМ 150-1,0 |
150 | |
КДМ 200-1,0 |
200 | |
КДМ 250-1,0 |
250 | |
КДМ 300-1,0 |
300 | |
КДМ 350-1,0 |
350 | |
КДМ 400-1,0 |
400 | |
КДМ 100-1,2 |
100 |
1,2 |
КДМ 150-1,2 |
150 | |
КДМ 200-1,2 |
200 | |
КДМ 250-1,2 |
250 | |
КДМ 300-1,2 |
300 | |
КДМ 350-1,2 |
350 | |
КДМ 400-1,2 |
400 | |
КДМ 100-1,6 |
100 |
1,6 |
КДМ 150-1,6 |
150 | |
КДМ 200-1,6 |
200 | |
КДМ 250-1,6 |
250 | |
КДМ 300-1,6 |
300 | |
КДМ 350-1,6 |
350 | |
КДМ 400-1,6 |
400 |
Для заказа нашей продукции вы можете скачать опросный лист на линзовые компенсаторы и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
Если вашего города нет в списке, уточните информацию по доставке у менеджера по телефону +7 (499) 608-08-25
