Назначение

ООО Химмаш предлагает заказать компенсатор сильфонный ксо. Компенсатор сильфонный ксо обеспечивает защиту трубопроводов при их температурном расширении или сжатии. Компенсация производится как в осевом, так и в радиальном направлениях. Сильфонный сдвиговой компенсатор обеспечивает защиту трубопроводов от повреждения при сильных сдвиговых деформациях. Компенсатор ску ппу предназначен для компенсации угловых перемещений трубопроводов. Спрос на компенсаторы постоянно растет. В этом можно убедиться, посмотрев объявления на тему куплю компенсаторы сильфонные. В регионах с интенсивной застройкой или модернизацией промышленных объектов наблюдается даже дефицит таких изделий.

Область применения

Сильфонный компенсатор (ску) используется в системах отопления жилых домов, а также в различных промышленных установках. Компенсатор сильфонный опн оснащен специальными неподвижными элементами, которые упрощают монтаж изделия на трубопроводе. Компенсаторы сильфонные для систем отопления устанавливаются в многоэтажных домах в стояки, питающие батареи. Компенсатор сильфонный для теплосистем применяется в трубопроводах, осуществляющих подачу теплоносителя от котельных к потребителям. А вот компенсатор сильфонный универсальный может применяться как в квартирных теплосетях, так и в промышленных установках. Установка сильфонных компенсаторов производится в агрегаты гидроэлектростанций, ТЭЦ, нефте- и газопроводы.

Устройство компенсатора

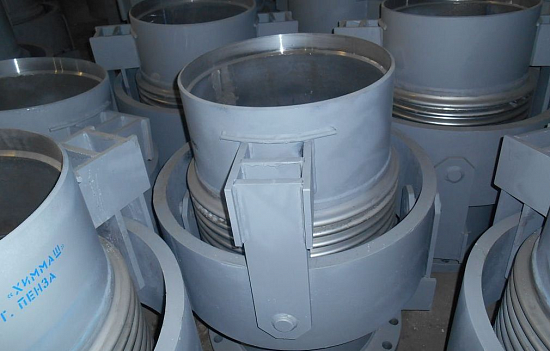

Компенсатор сильфонный ксо состоит из гофрированной трубки, способной сжиматься и расширяться в определенных пределах. Установка в трубопроводы выполняется двумя способами. Компенсатор сильфонный фланцевый закрепляется с помощью болтов. Это дает возможность быстрого демонтажа, но требует периодической проверки герметичности уплотняющего материала в месте соединения. Компенсатор сильфонный под приварку избавлен от этого недостатка. Он обеспечивает герметичное соединение, но демонтировать такой компенсатор для ремонта весьма проблематично. У нас вы можете купить сильфонный компенсатор любого способа подключения.

Типы компенсаторов

Сильфонный компенсатор

Осевой сильфонный компенсатор может содержать от одной до трех секций. Чем больше секций, тем выше компенсирующая способность устройства. Компенсатор сильфонный, цена которого выше, имеет большее число секций.

Угловой компенсатор ску устанавливается в тех местах трубопровода, где имеет место угловая или поворотная деформация. Это может быть изгиб трубы или же место соединения двух трубопроводов, сходящихся под определенным углом.

Компенсатор сильфонный универсальный компенсирует как продольные деформации, так и угловые и сдвиговые.

Разгруженный сильфонный сдвиговой компенсатор отличается от остальных тем, что в нем имеется три гофрированные секции. При его применении не нужна неподвижная опора для принятия нагрузки. Установка сильфонных компенсаторов такого типа эффективна в условиях малого свободного пространства.

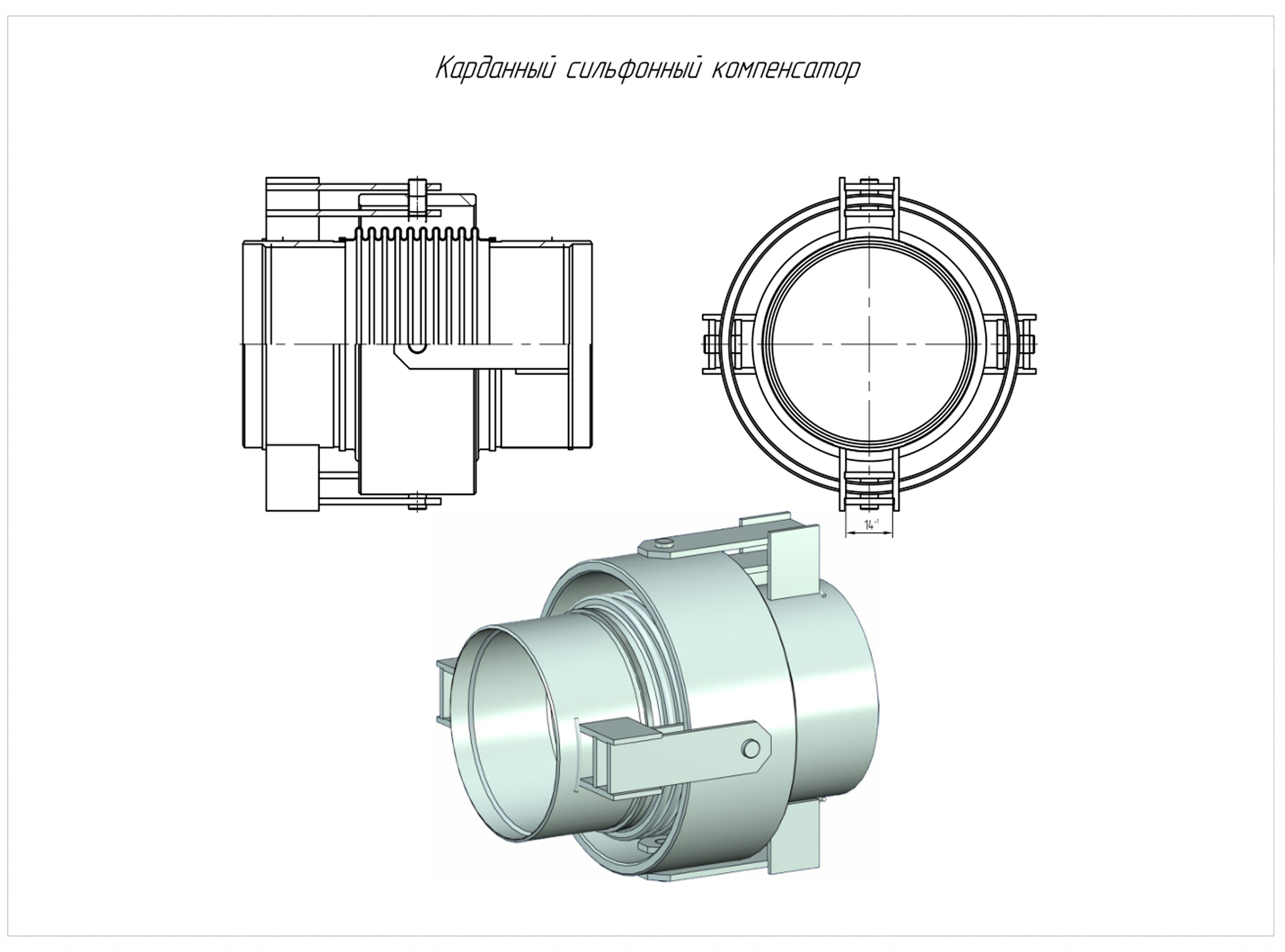

Карданный компенсатор сильфонный компенсирует перемещения трубопроводов в двух плоскостях.

Нормативная документация

Компенсаторы, производство которых ведется на отечественных предприятиях, изготавливаются в соответствии с требованиями технических условий ТУ 3-120-81, ТУ 3683-037-00220302-01, ТУ ИЯНШ.300260.029, ТУ 3113-004-14946399-2006. Корпорация Химмаш контролирует качество своей продукции на всех этапах производственного процесса. Несмотря на то, что стоимость сильфонного компенсатора, выпущенного в России, значительно ниже зарубежных аналогов, его технические параметры практически такие же.

Поставка компенсаторов сильфонных осевых (КСО, ОПН) в г. Хабаровск осуществляется из Пензы

Сильфонный компенсатор осевой ксо устанавливается в трубопроводах диаметром от 100 до 3000 мм. Диапазон рабочего давления составляет от 0,1 до 10 МПа. Применить Сильфонный компенсатор в ппу способен компенсировать осевые деформации трубопровода в пределах от 1 до 480 мм. Компенсатор сильфонный осевой, цена которого выше, обладает более высокой компенсирующей способностью. Сильфонные компенсаторы, производство которых выполняется на предприятии корпорации Химмаш, работают в диапазоне температур от -70?С до +600?С. В качестве рабочей среды выступает пар, вода, инертные газы, азот, воздух, а также коррозионные жидкости слабой агрессивности. Компенсатор сильфонный опн изготавливается из нержавеющей стали марки Ст3, Ст20, 09Г2С, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т.

Преимущества сильфонных компенсаторов

Компенсатор ску выгодно отличается от сальниковых и линзовых компенсаторов своей высокой надежностью. Например, компенсатор сильфонный фланцевый, установленный в трубопровод путем приваривания, обеспечивает герметичное соединение и практически не требует технического обслуживания. Компенсатор сильфонный под приварку является самым эффективным вариантом компенсации температурных деформаций трубопроводов.

Еще одним преимуществом сильфонных компенсаторов является высокая компенсирующая способность. По этому параметру они уступают только сальниковым. Высокая температура и давление рабочей среды позволяют использовать компенсаторы для систем отопления высотных зданий. Коррозионная стойкость сделала возможным их применение на химических предприятиях и нефтеперерабатывающих заводах.

Осевые сильфонные компенсаторы типа КСО

Условное обозначение Диаметр, мм Давление, атм Осевая компенсирующая способность, мм Длина, мм
КСО 32-16-25 32 16 25 250
КСО 32-25-25 25
КСО 40-16-25 40 16 25 260
КСО 40-25-25 25
КСО 50-16-25 50 16 25 280
КСО 50-25-25 25
КСО 50-16-50 16 50 340
КСО 50-25-50 25
КСО 65-16-25 65 16 25 280
КСО 65-25-25 25
КСО 65-16-50 16 50 350
КСО 65-25-50 25
КСО 80-16-35 80 16 35 290
КСО 80-25-35 25
КСО 80-16-70 16 70 360
КСО 80-25-70 25
КСО 100-16-50 100 16 50 360
КСО 100-25-50 25
КСО 100-16-100 16 100 860
КСО 100-25-100 25
КСО 125-16-50 125 16 50 370
КСО 125-25-50 25
КСО 125-16-100 16 100 875
КСО 125-25-100 25
КСО 150-16-50 150 16 50 400
КСО 150-25-50 25
КСО 150-16-100 16 100 900
КСО 150-25-100 25
КСО 200-16-80 200 16 80 410
КСО 200-25-80 25
КСО 200-16-160 16 160 800
КСО 200-25-160 25
КСО 250-16-80 250 16 80 375
КСО 250-25-80 25
КСО 250-16-160 16 160 800
КСО 250-25-160 25
КСО 300-16-80 300 16 80 375
КСО 300-25-80 25
КСО 300-16-160 16 160 830
КСО 300-25-160 25
КСО 350-16-80 350 16 80 385
КСО 350-25-80 25
КСО 350-16-160 16 160 860
КСО 350-25-160 25
КСО 400-16-80 400 16 80 390
КСО 400-25-80 25
КСО 400-16-160 16 160 890
КСО 400-25-160 25
КСО 500-16-100 500 16 100 425
КСО 500-25-100 25
КСО 500-16-200 16 200 900
КСО 500-25-200 25
КСО 600-16-100 600 16 100 430
КСО 600-25-100 25
КСО 600-16-200 16 200 920
КСО 600-25-200 25
КСО 700-16-100 700 16 100 440
КСО 700-25-100 25
КСО 700-16-200 16 200 930
КСО 700-25-200 25
КСО 800-16-100 800 16 100 445
КСО 800-25-100 25
КСО 800-16-200 16 200 935
КСО 800-25-200 25
КСО 900-16-100 900 16 100 460
КСО 900-25-100 25
КСО 900-16-200 16 200 940
КСО 900-25-200 25
КСО 1000-16-110 1000 16 110 480
КСО 1000-25-110 25
КСО 1000-16-220 16 220 980
КСО 1000-25-220 25

Осевые сильфонные компенсаторы типа ОПН

Условное обозначение Диаметр, мм Давление, атм Осевая компенсирующая способность, мм Длина, мм Масса, кг
ОПН 16-50-70 50 16 70 350 2
ОПН 25-50-70 25
ОПН 16-65-70 65 16 70 350 2
ОПН 25-65-70 25
ОПН 16-80-70 80 16 70 360 3
ОПН 25-80-70 25
ОПН 16-100-80 100 16 80 370 4
ОПН 25-100-80 25
ОПН 16-125-90 125 16 90 380 6
ОПН 25-125-90 25
ОПН 16-150-100 150 16 100 400 7
ОПН 25-150-100 25
ОПН 16-200-140 200 16 140 440 14
ОПН 25-200-140 25
ОПН 16-250-160 250 16 160 620 27
ОПН 25-250-160 25
ОПН 16-300-180 300 16 180 630 35
ОПН 25-300-180 25
ОПН 16-350-180 350 16 180 660 44
ОПН 25-350-180 25
ОПН 16-400-190 400 16 190 680 65
ОПН 25-400-190 25
ОПН 16-500-200 500 16 200 690 95
ОПН 25-500-200 25
ОПН 16-600-200 600 16 200 710 124
ОПН 25-600-200 25
ОПН 16-700-210 700 16 210 720 152
ОПН 25-700-210 25
ОПН 16-800-210 800 16 210 740 184
ОПН 25-800-210 25
ОПН 16-900-210 900 16 210 720 230
ОПН 25-900-210 25
ОПН 16-1000-220 1000 16 220 740 275
ОПН 25-1000-220 25
ОПН 16-1200-220 1200 16 220 740 378
ОПН 25-1200-220 25
ОПН 16-1400-220 1400 16 220 750 475
ОПН 25-1400-220 25

Для заказа нашей продукции вы можете скачать опросный лист на компенсаторы сильфонные осевые (КСО, ОПН) и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
