Стоимость производства:
от 400 000 руб.

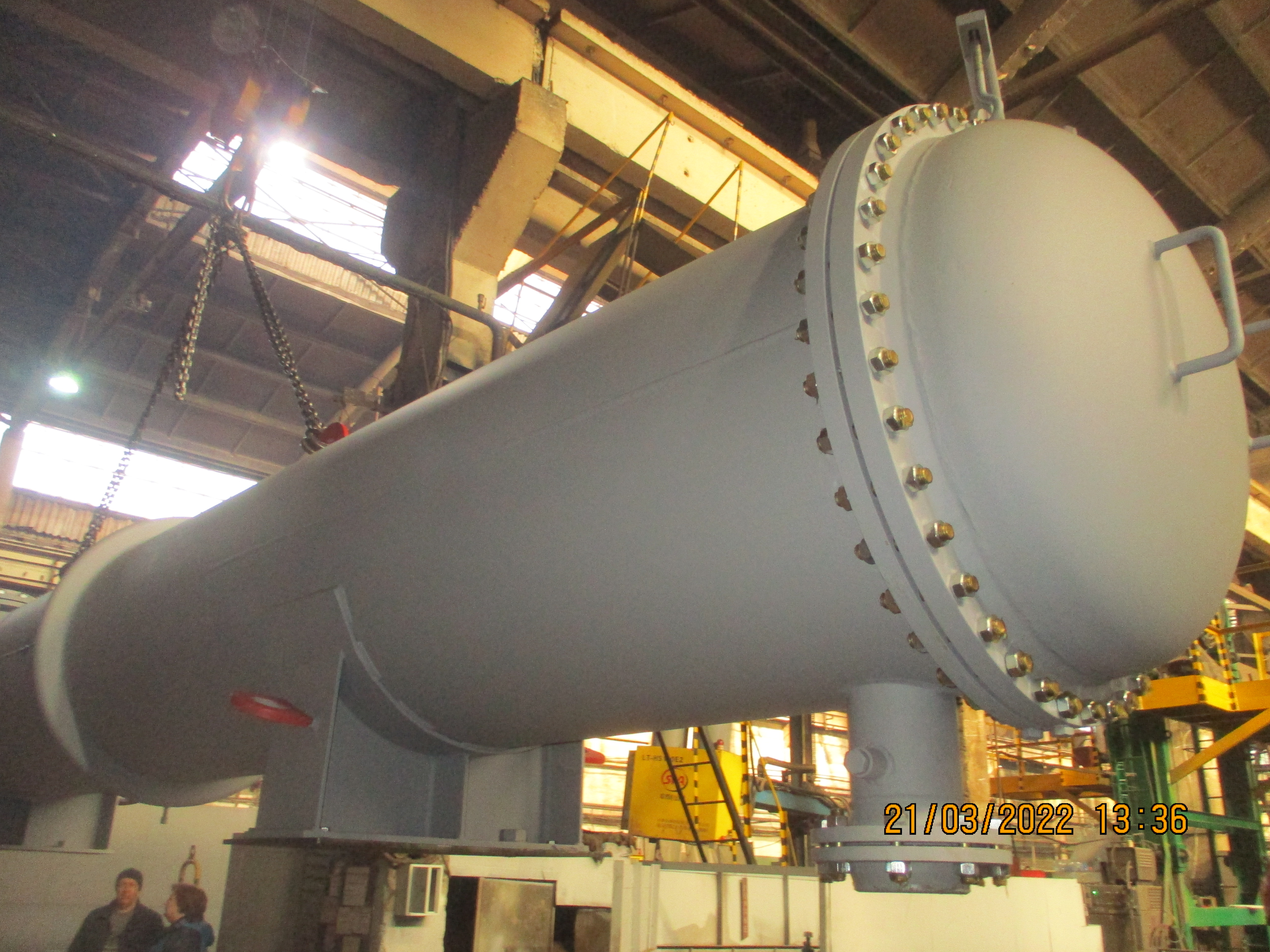

Для испарения технологических сред на химических производствах, а также в нефтяной отрасли применяются испарители с паровым пространством (теплообменники-испарители) с плавающей головкой (ИП) или с У-образными трубами (ИУ).

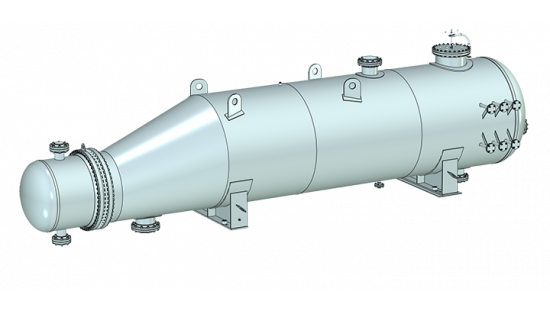

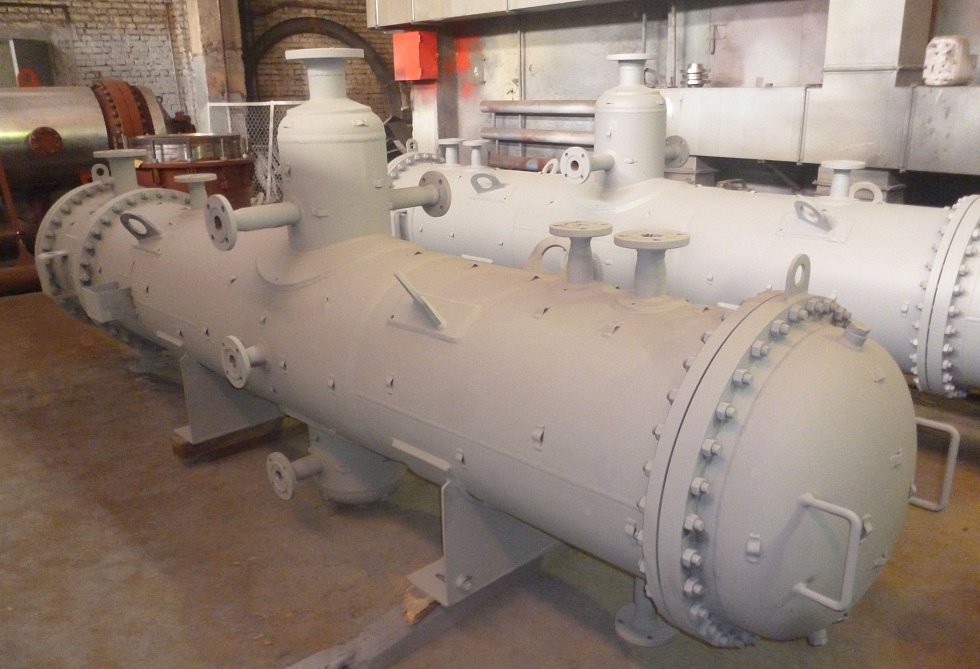

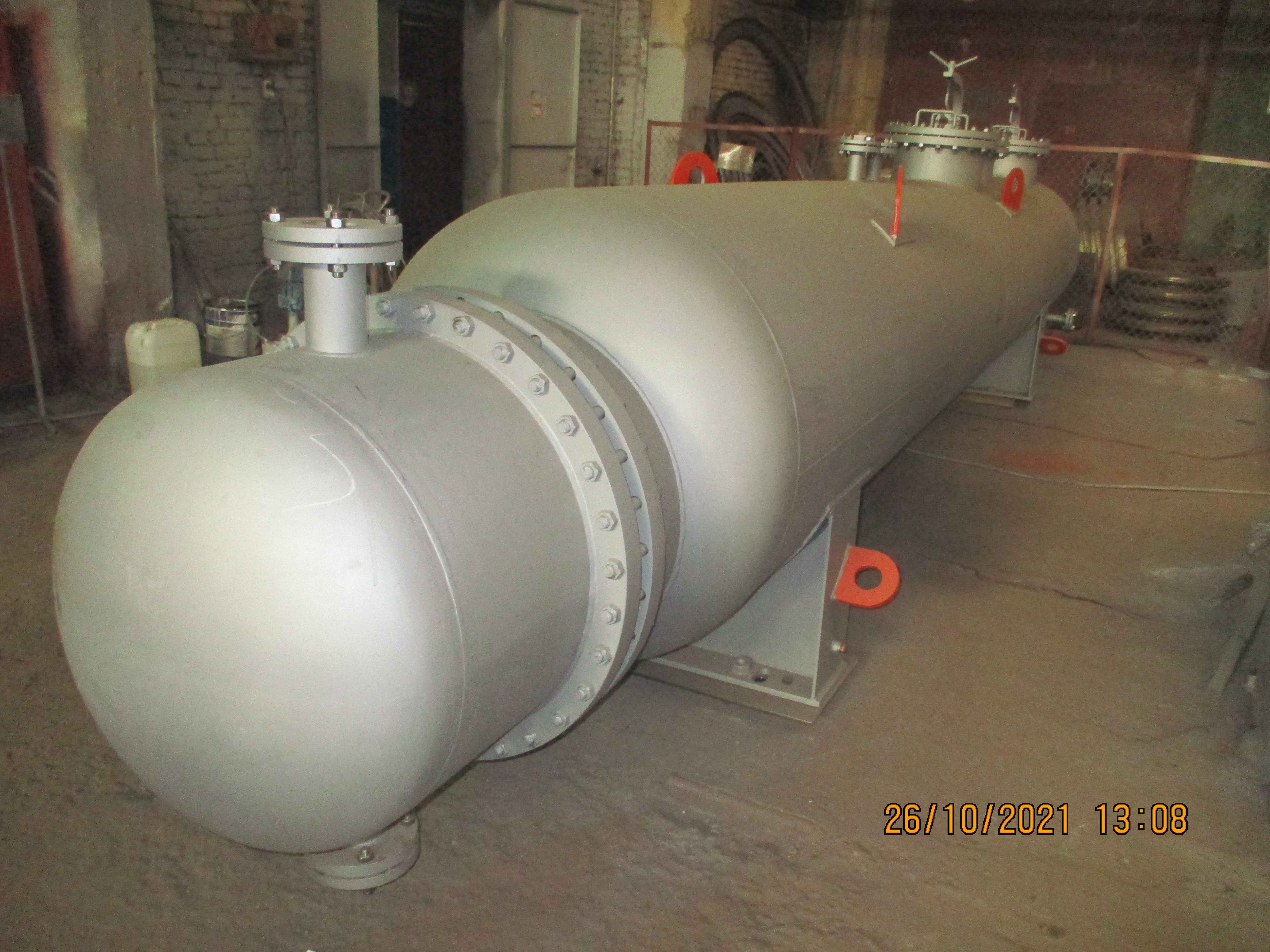

УстройствоИспаритель с паровым пространством представляет собой кожухотрубчатый теплообменник, состоящий из корпуса и трубного пучка, расположенного внутри, набранного из U-образных теплообменных труб.

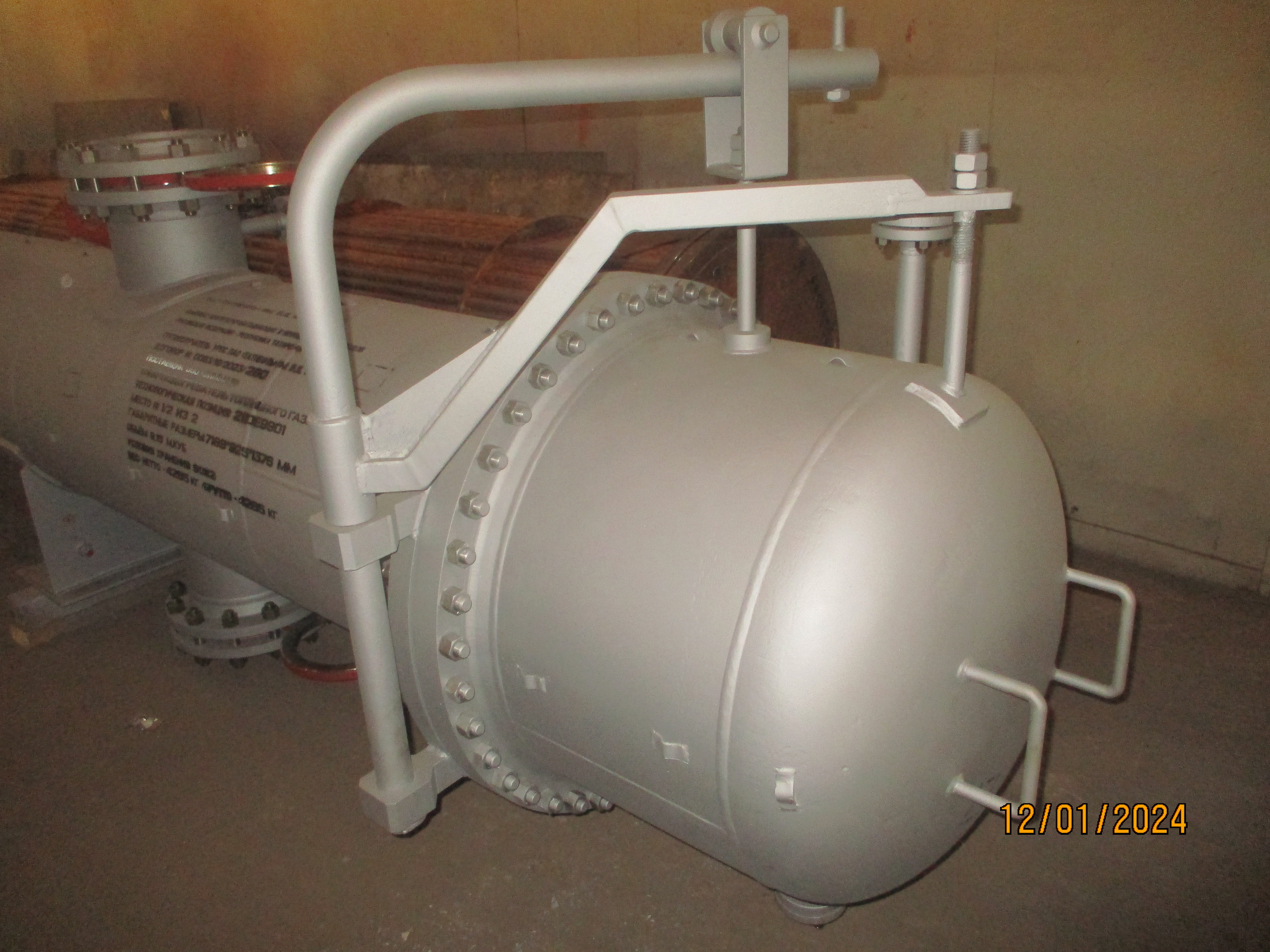

ООО Химмаш по желанию заказчика, может оснащать теплообменники-испарители дополнительными штуцерами, может меняться расположение опор и устанавливаться шарнирные устройства для подвешивания крышек распределительных камер.
Условное обозначение испарителей с паровым пространством:
1000 ИП-1,6-2,5-М1/25-6-2-У-И
Испарители с паровым пространством находят свое применение во многих отраслях промышленности: химическое производство, нефтяная отрасль и так далее. Районы эксплуатации: умеренный климат, в данном случае климатическое исполнение «У»; в тропическом климате исполнение «Т». Могут применяться при максимальной сейсмичности до 7 (по российской 12-ти бальной шкале).

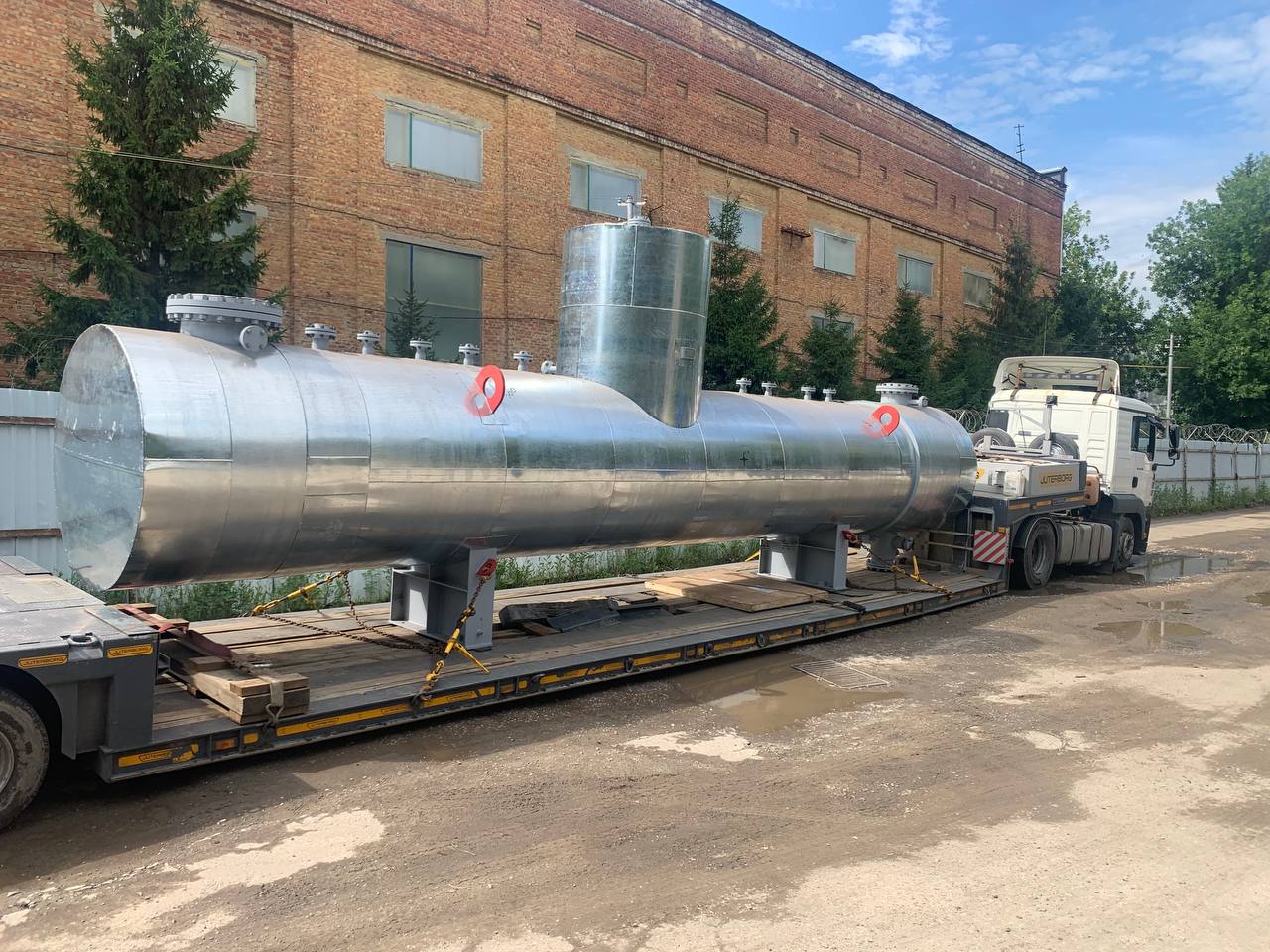

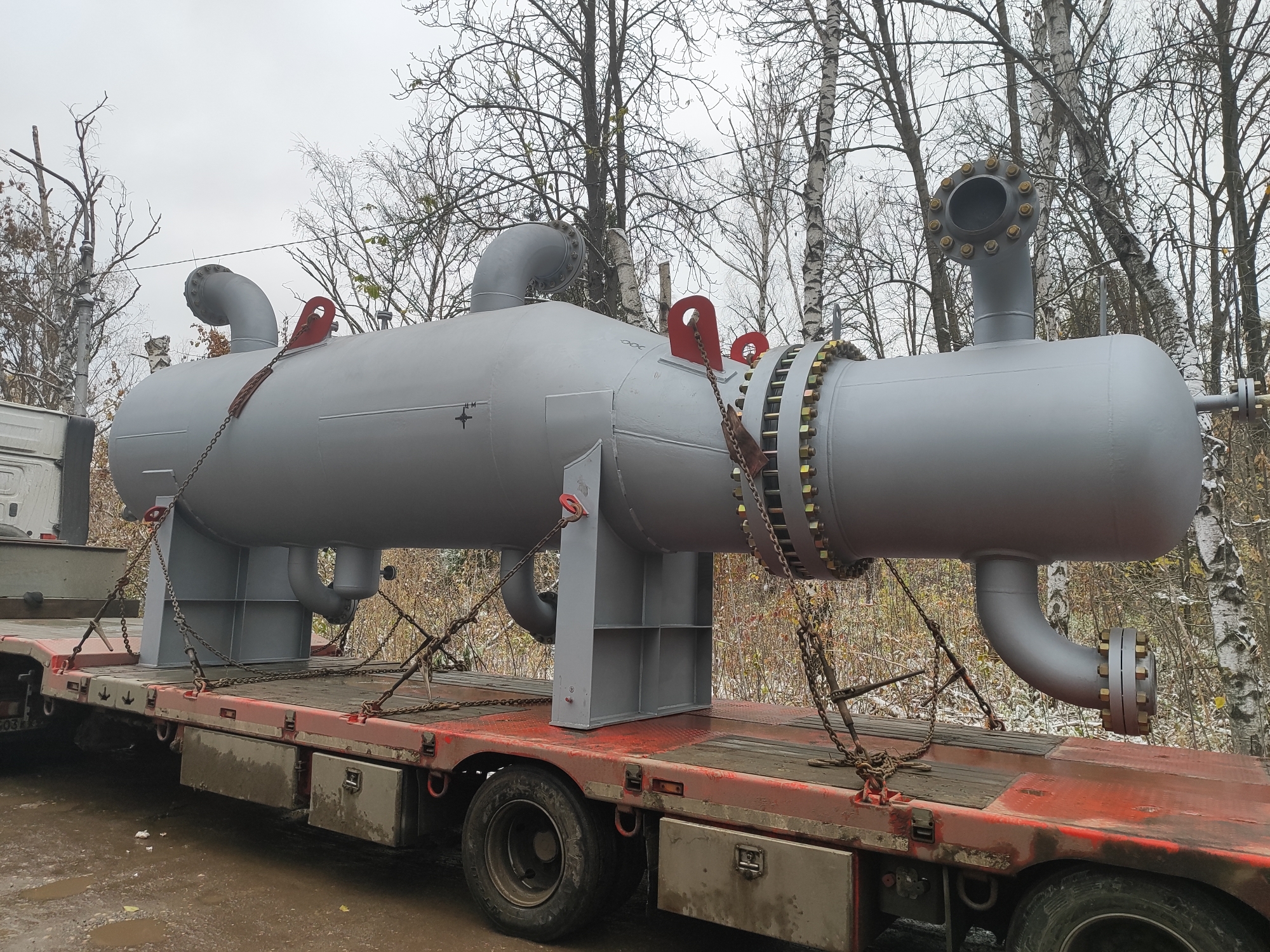

Поставка испарителей с паровым пространством в г. Хабаровск осуществляется из Пензы
Табл.1 Основные технические характеристики испарителей с паровым пространством
Ду кожуха, мм | Ду распред. камеры, мм | Обозначение | Ру в трубах, Мпа | Ру в кожухе, Мпа | Масса, кг | ||||
Труба 20х2 | Труба 25х2 | Труба 25х2,5 | |||||||
2 хода | 2 хода | 4 хода | 2 хода | 4 хода | |||||
800 | 500 | 800 ИП-1,6-1,6 | 1,6 | 1,6 | - | 3020 | - | 3120 | - |
800 ИУ-1,6-1,6 | 3660 | - | - | - | - | ||||
800 ИП-2,5-4,0 | 1,6 | 1,6 | - | 3600 | - | 3700 | - | ||
800 ИУ-2,5-4,0 | 4040 | - | - | - | - | ||||
1000 | 600 | 1000 ИП-1,6-2,5 | 1,6 | 2,5 | - | 4400 | - | 4600 | - |
1000 ИУ-1,6-2,5 | 5000 | - | - | - | - | ||||
1000 ИУ-2,5-2,5 | 2,5 | 5050 | - | - | - | - | |||
1200 | 700 | 1200 ИП-1,6-2,5 | 1,6 | 2,5 | - | 6150 | - | 6420 | - |
1200 ИУ-1,6-2,5 | 6750 | - | - | - | - | ||||
1200 ИУ-2,5-2,5 | 2,5 | 7260 | - | - | - | - | |||
1400 | 800 | 1400 ИП-1,6-2,5 | 1,6 | 2,5 | - | 8440 | - | 8890 | - |
1400 ИУ-1,6-2,5 | 9290 | - | - | - | - | ||||
1400 ИУ-2,5-2,5 | 2,5 | 9980 | - | - | - | - | |||
1600 | 900 | 1600 ИП-1,6-2,5 | 1,6 | 2,5 | - | 9260 | - | 9890 | - |
1600 ИУ-1,6-2,5 | 10430 | - | - | - | - | ||||
1600 ИУ-2,5-2,5 | 2,5 | 12150 | - | - | - | - | |||
1800 | 1000 | 1800 ИП-1,6-2,5 | 1,6 | 2,5 | - | 12950 | 12920 | 13730 | 13690 |
1800 ИУ-1,6-2,5 | 14210 | - | - | - | - | ||||
1800 ИУ-2,5-2,5 | 2,5 | 15730 | - | - | - | - | |||
1100 | 1800 ИП-1,6-2,5 | 1,6 | 2,5 | - | 14010 | 13970 | 15045 | 15000 | |
1800 ИУ-1,6-2,5 | 15200 | - | - | - | - | ||||
1800 ИУ-2,5-2,5 | 2,5 | 16090 | - | - | - | - | |||
2000 | 1200 | 2000 ИП-1,0-1,6 | 1,0 | 1,6 | - | 15830 | 15790 | 17300 | 17245 |
2000 ИУ-1,0-1,6 | 17510 | - | - | - | - | ||||
2000 ИП-1,6-1,6 | 1,6 | - | 16780 | 16740 | 18300 | 18245 | |||
2000 ИУ-1,6-1,6 | 18480 | - | - | - | - | ||||
2000 ИУ-2,5-1,6 | 2,5 | 20100 | - | - | - | - |
Табл.2 Материалы, применяемые для изготовления испарителей с паровым пространством.
Материальное исполнение | Тип | Материал | |||
кожуха | распределительной камеры | трубы | трубной решетки | ||
М1 | ИП, ИУ | Сталь 20 | Сталь 20 | Сталь 20 | 16ГС |
М4 | 15Х5М | 15Х5М | |||
Б1 | ИП | Ст3сп+08Х13 | 08Х13 | 12Х13 | |
Б2 | ИУ | Ст3сп+12Х18Н10Т | 12Х18Н10Т | 12Х18Н10Т | |
Б3 | Ст3сп+10Х17Н13М2Т | 10Х17Н13М2Т | 10Х17Н13М2Т |

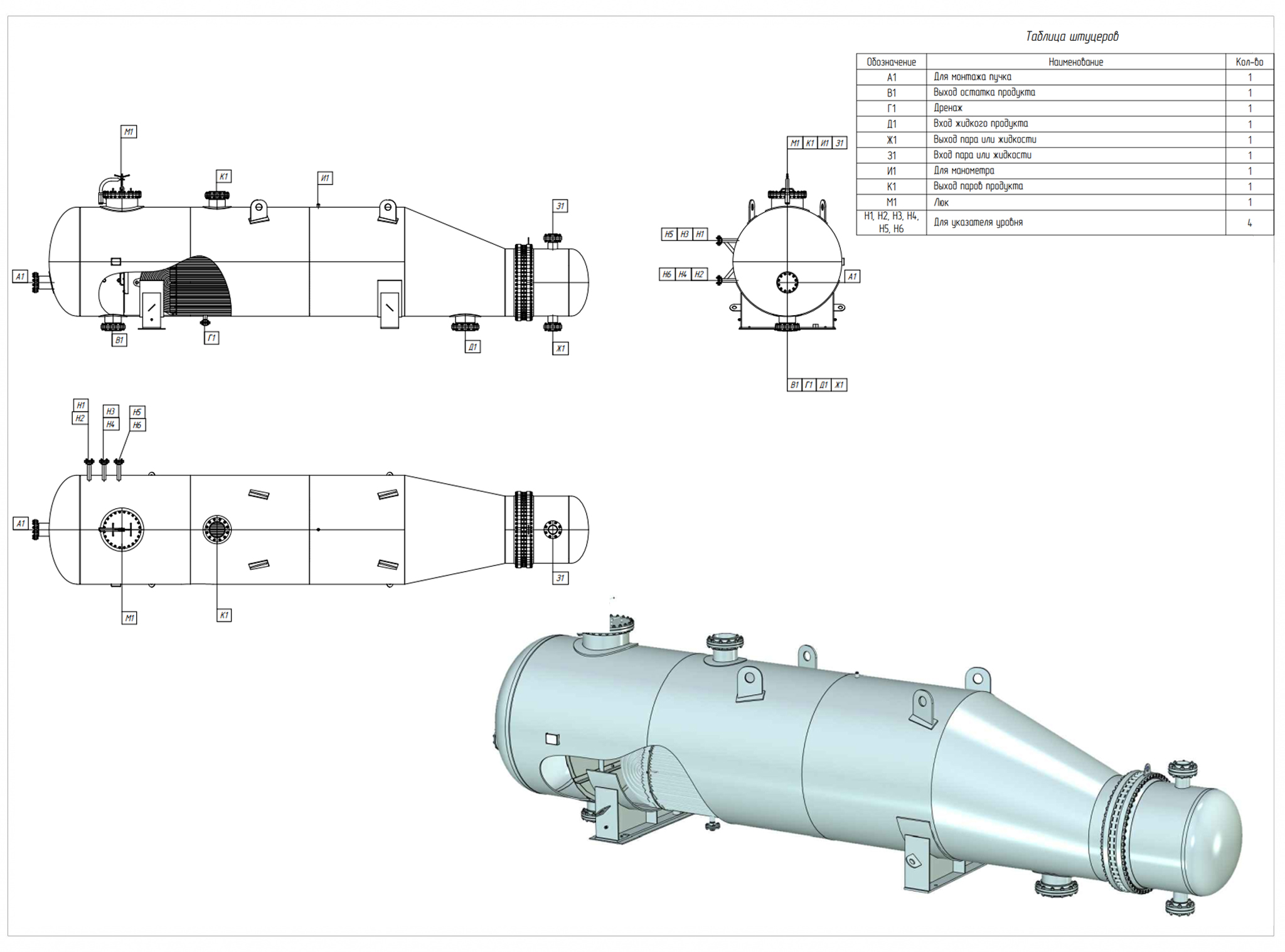

Рис.1 Эскиз испарителя ИП
Рис.2 Эскиз испарителя ИУ
Для заказа нашей продукции вы можете скачать опросный лист на испарители с паровым пространством и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
