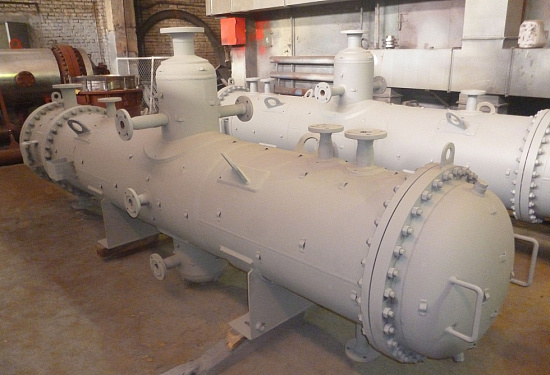

Испарители и конденсаторы необходимы для работы в составе стационарных холодильных установок промышленного типа для хладоснабжения технологических процессов в различных областях народного хозяйства. Для охлаждения растворов и воды в технологических процессах химической промышленности применяются испарители холодильные (ИХ). Конденсаторы холодильные (КХ) сжижают хладагент в аммиачных и углеводородных холодильных установках в различных отраслях промышленности.

Устройство

Условное обозначение испарителей и конденсаторов холодильных:

800 ИХ-1-1,6-2,5-М1/25Г-6-4-У-И

  • - 800 – диаметр кожуха, мм
  • - ИХ-1 – испаритель холодильный исполнения 1 (ИХ-2 - испаритель холодильный исполнения 2; КХ – конденсатор холодильный)
  • - 1,6 – условное давление в трубах, МПа
  • - 2,5 – условное давление в кожухе, МПа
  • - М1 – материальное исполнение
  • - 25 – с теплообменными трубами диаметром 25 мм
  • - 6 – длина теплообменных труб, м
  • - 4 – 4-х ходовой по трубному пространству
  • - У – климатическое исполнение
  • - И – с деталями для креплениями теплоизоляции

ООО Химмаш изготавливает испарители в двух исполнениях:

  • - ИХ-1 работает с давлением 0,6 МПа при температуре насыщения до -40 градусов.
  • - ИХ-2 работает с давлением 1,0-2,5 МПа при температуре насыщения до -60 градусов.

В испарителях и конденсаторах применяются гладкие теплообменные трубы.

Область применения

Испарители и конденсаторы холодильные применяются в различных областях промышленности для хладоснабжения технологических процессов. Они могут эксплуатироваться в условиях макроклиматических районов с умеренным и тропическим климатом.

Прежде чем заказать и купить холодильные испарители или конденсаторы, необходимо заполнить опросный лист на теплообменное оборудование и направить его специалистам ООО «Химмаш» для расчета стоимости.

Поставка испарителей и конденсаторов холодильных в г. Хабаровск осуществляется из Пензы

Табл.1 Основные технические характеристики испарителей холодильных ИХ-1

Ду кожуха, мм Обозначение Число ходов по трубам Масса, кг при давлении в трубах 0,6 МПа, в кожухе 1,6 МПа
3000 4000 6000
400 400 ИХ-1-0,6-1,6 2 750 - -
600 600 ИХ-1-0,6-1,6 2 1510 1870 -
4 1450 1790 -
6 1380 1700 -
800 800 ИХ-1-0,6-1,6 2 2610 3250 -
4 2520 3130 -
6 2450 3030 -
8 2320 2870 -
1000 1000 ИХ-1-0,6-1,6 2 4130 5140 7180
4 3990 4960 6910
6 3880 4810 6690
8 3740 4610 6390
1200 1200 ИХ-1-0,6-1,6 2 - 7910 10770
4 - 7680 10430
6 - 7520 10190
8 - 7280 9830
1400 1400 ИХ-1-0,6-1,6 2 - 10570 14480
4 - 10310 14090
6 - 10100 13770
8 - 9820 13350
1600 1600 ИХ-1-0,6-1,6 2 - - 19770
4 - - 19300
6 - - 18990
8 - - -
1800 1800 ИХ-1-0,6-1,6 2 - - 25000
4 - - 24490
6 - - 24110
2000 2000 ИХ-1-0,6-1,6 2 - - 31190
4 - - 30610
6 - - 30190

Табл.2 Основные технические характеристики испарителей холодильных ИХ-2

Ду кожуха, мм Обозначение Давление в трубах, МПа Число ходов по трубам Масса, кг при давлении в кожухе 1,6 МПа
3000 4000 6000
400 400 ИХ-2-1,0-1,6 1,0 2 800 - -
400 ИХ-2-1,6-1,6 1,6 820 - -
400 ИХ-2-2,5-1,6 2,5 850 - -
600 600 ИХ-2-1,0-1,6 1,0 2 1610 1950 -
4 1550 1870 -
6 1480 1780 -
600 ИХ-2-1,6-1,6 1,6 2 1650 1980 -
4 1590 1900 -
6 1520 1810 -
600 ИХ-2-2,5-1,6 2,5 2 1720 2050 -
4 1660 1970 -
6 1590 1880 -
800 800 ИХ-2-1,0-1,6 1,0 2 3030 3660 -
4 2940 3540 -
6 2870 3440 -
8 2740 3280 -
800 ИХ-2-1,6-1,6 1,6 2 3100 3770 -
4 3010 3650 -
6 2940 3550 -
8 2810 3390 -
800 ИХ-2-2,5-1,6 2,5 2 3220 3890 -
4 3130 3770 -
6 3060 3670 -
8 2930 3510 -
1000 1000 ИХ-2-1,0-1,6 1,0 2 4810 5870 8060
4 4670 5670 7780
6 4560 5540 7570
8 4420 5340 7270
1000 ИХ-2-1,6-1,6 1,6 2 4500 5960 8270
4 4360 5780 7990
6 4250 5630 7780
8 4110 5430 7480
1000 ИХ-2-2,5-1,6 2,5 2 5210 6210 8470
4 5070 6030 8190
6 4960 5880 7980
8 4820 5680 7680
1200 1200 ИХ-2-1,0-1,6 1,0 2 - 7410 11320
4 - 7180 10980
6 - 7020 10740
8 - 6780 10380
1200 ИХ-2-1,6-1,6 1,6 2 - 8560 11570
4 - 8330 11230
6 - 8170 10990
8 - 7930 10630
1200 ИХ-2-2,5-1,6 2,5 2 - 9260 12270
4 - 9030 11930
6 - 8870 11690
8 - 8630 11330
1400 1400 ИХ-2-1,0-1,6 1,0 2 - 11520 15680
4 - 11260 15290
6 - 11050 14970
8 - 10770 14550
1400 ИХ-2-1,6-1,6 1,6 2 - 11920 16080
4 - 11660 15690
6 - 11450 15370
8 - 11170 14950
1400 ИХ-2-2,5-1,6 2,5 2 - 12570 16730
4 - 12310 16340
6 - 12100 16020
8 - 11820 15600
1600 1600 ИХ-2-1,0-1,6 1,0 2 - - 21340
4 - - 20870
6 - - 20560
1600 ИХ-2-1,6-1,6 1,6 2 - - 22240
4 - - 21770
6 - - 21460
1600 ИХ-2-2,5-1,6 2,5 2 - - 23140
4 - - 22670
6 - - 22360
1800 1800 ИХ-2-1,0-1,6 1 2 - - 27540
4 - - 27030
6 - - 26650
1800 ИХ-2-1,6-1,6 1,6 2 - - 28540
4 - - 28030
6 - - 27650
2000 2000 ИХ-2-1,0-1,6 1 2 - - 34590
4 - - 34010
6 - - 33590
2000 ИХ-2-1,6-1,6 1,6 2 - - 36090
4 - - 35510
6 - - 35090




Табл.3 Основные технические характеристики конденсаторов холодильных КХ

Ду кожуха, мм Обозначение Число ходов по трубам Масса, кг при давлении в трубах 0,6 МПа, в кожухе 1,6 МПа
3000 4000 6000
400 400 КХ-0,6-1,6 2 870 - -
600 600 КХ-0,6-1,6 2 1990 2380 -
4 1910 2270 -
6 1840 2170 -
800 800 КХ-0,6-1,6 2 3480 4200 -
4 3370 4060 -
6 3300 3960 -
8 3220 3850 -
1000 1000 КХ-0,6-1,6 2 4800 6750 9040
4 4660 6560 8760
6 4560 6430 8550
8 4470 6310 8380
1200 1200 КХ-0,6-1,6 2 - 10360 13780
4 - 10140 12840
6 - 9970 12600
8 - 9810 12360
1400 1400 КХ-0,6-1,6 2 - 13370 17790
4 - 13090 17370
6 - 12900 17090
8 - 12710 16800
1600 1600 КХ-0,6-1,6 2 - - 21860
4 - - 21400
6 - - 21040
8 - - -
1800 1800 КХ-0,6-1,6 2 - - 29060
4 - - 28520
6 - - 28140
2000 2000 КХ-0,6-1,6 2 - - 35790
4 - - 35200
6 - - 34750

Табл.4 Материалы, применяемые для изготовления испарителей и конденсаторов холодильных.

Материальное исполнение Тип Материал
кожуха распределительной камеры трубы трубной решетки
М1 ИХ-1, ИХ-2 16ГС Сталь20 16ГС
КХ Сталь3
М12 ИХ-2 16ГС 08Х22Н6Т
КХ Сталь3 08Х22Н6Т
М17 ИХ-2 09Г2С
Б6 ИХ-2 16ГС 16ГС+12Х18Н10Т 12Х18Н10Т 12Х18Н10Т

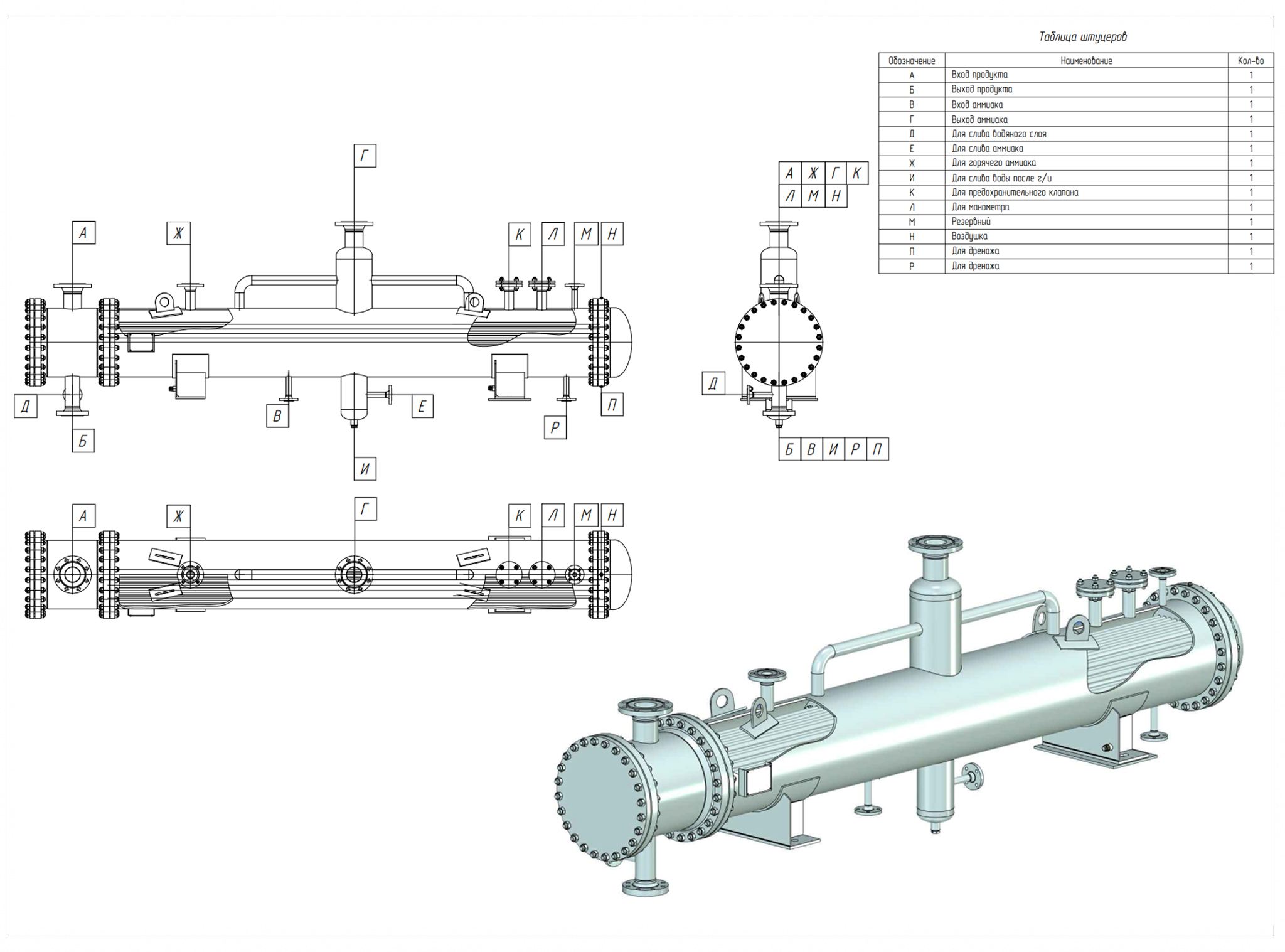

Рис.1 Эскиз испарителя ИХ-1

Рис.2 Эскиз испарителя ИХ-2

Рис.3 Эскиз конденсатора КХ

Для заказа нашей продукции вы можете скачать опросный лист на испарители и конденсаторы холодильные и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
